Канатные электротали от компании Крейнс Инжиниринг — это компактные грузоподъемные механизмы для установки на мостовые и козловые краны, монорельсовые пути и подвесные системы. Тельферы применяются в производственных цехах, складских комплексах, металлургических предприятиях и энергетических объектах для подъема и перемещения грузов грузоподъемностью до 80 тонн.

Поставка и производство полного цикла

Комплексное сервисное сопровождение

Прямые контракты с мировыми брендами

Опыт работы с тяжёлыми режимами

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип: Электроталь канатная (тельфер)

Грузоподъемность: 0,8–80 т

Высота подъема: До 90 м

Скорость подъема: Регулируемая (двухскоростной / бесступенчатый режим)

Скорость передвижения тележки: С частотным преобразователем (VVVF)

Грузовой канат: Оцинкованный, прочность 2160 Н/мм²

Рабочий класс: M4–M6 (средний/тяжелый)

Продолжительность включения: 60% ПВ

Степень защиты: IP55

Технические характеристики: ТР ТС 010/2011, ГОСТ 25711-83, ISO

Чтобы получить персональное коммерческое предложение, скачайте опросный лист, заполните его и отправьте через форму на сайте.

Скачать опросный лист Оставить заявку

Подбор параметров крана

Укажите характеристики и получите консультацию специалиста

Грузоподъёмность, тонн

Заполните это поле

Пролёт, м

Заполните это поле

Высота подъёма, м

Заполните это поле

Вылет консоли, м

или заполните опросный лист

Ваше имя

Укажите ваше имя

Телефон

Укажите корректный телефон

Укажите корректный email

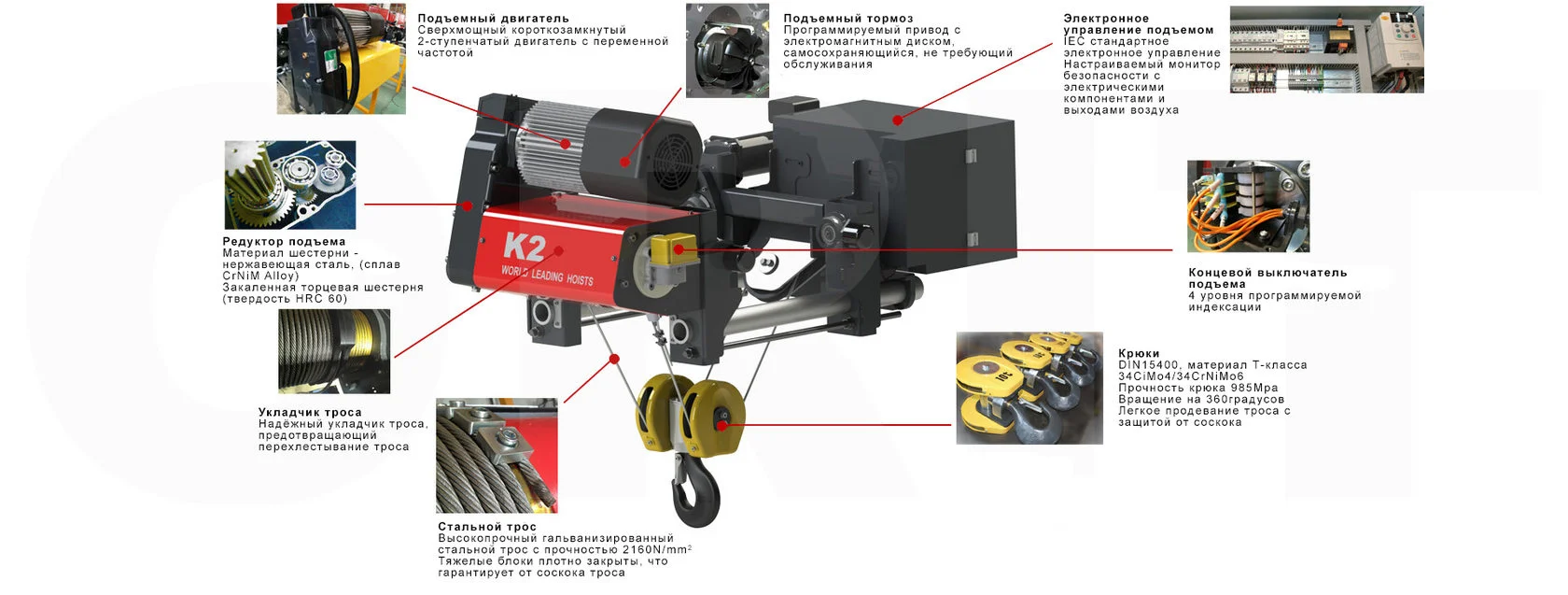

Конструкция и назначение канатной электротали

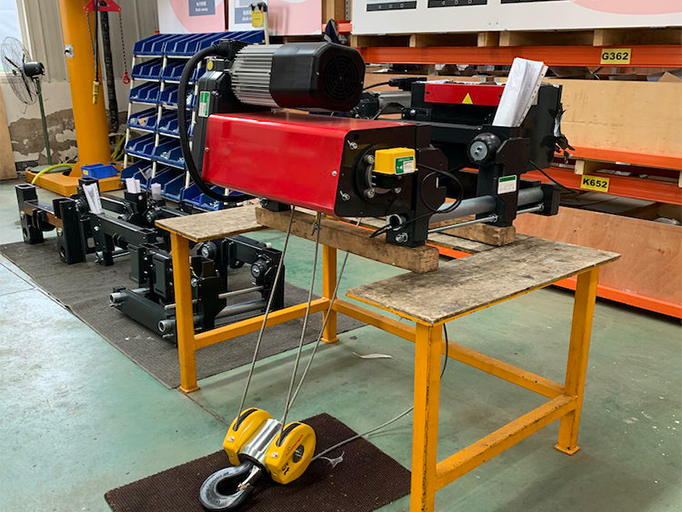

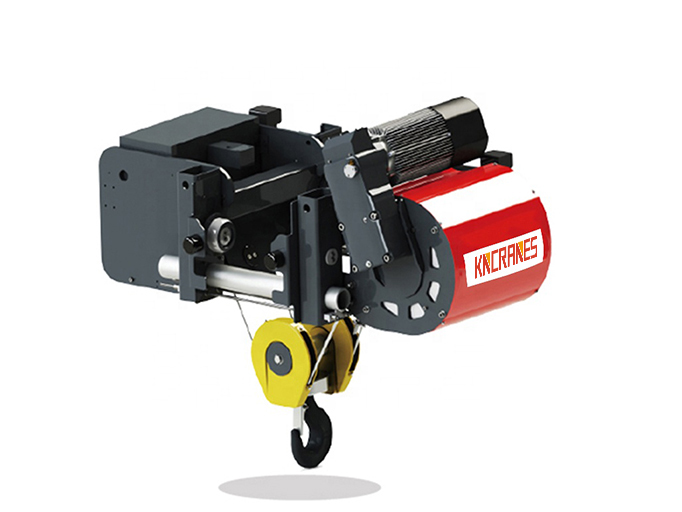

Канатная электроталь представляет собой механизм подъема, объединенный с грузовой тележкой в едином корпусе. Конструкция включает подъемный электродвигатель с тормозом, редуктор с закаленными шестернями, барабан с канатоведущими роликами, грузовой канат диаметром от 6 до 28 мм, крюковую подвеску с подшипниковым блоком и грузовую тележку с механизмом передвижения. Компактная конструкция с малой строительной высотой позволяет максимально использовать высоту производственного помещения.

⚙

Двухскоростной электродвигатель

Выполнение основных и вспомогательных операций на разных скоростях для точного позиционирования груза

⚙

Электромагнитный дисковый тормоз

Точная остановка и удержание груза в подвешенном состоянии с автоматическим срабатыванием

⚙

Редуктор с закаленными шестернями

Выполнен для работы в тяжелых режимах эксплуатации с увеличенным ресурсом

⚙

Стальной канат с цинковым покрытием

Прочность 2160 Н/мм² с защитой от коррозии для долгого срока службы

⚙

Функция инчинга

Пошаговое перемещение на малые расстояния при наладочных и монтажных работах

⚙

Система контроля раскачивания

Снижение динамических нагрузок на конструкции крана и груз при перемещении

Эффективные решения от Крейнс Инжиниринг

Канатные электротали обеспечивают надежный подъем грузов с высокой точностью позиционирования и экономией энергии. Компактная конструкция, увеличенный ресурс работы до 1 миллиона циклов и многоуровневая система безопасности делают их оптимальным выбором для промышленных предприятий.

Канатные электротали от Крейнс Инжиниринг

Экономия и эффективность

По требованию заказчика канатные электротали комплектуются системой микроскоростей для точного позиционирования груза с погрешностью до 5 мм. Функция инчинга обеспечивает пошаговое перемещение на малые расстояния при наладочных работах.

Применение частотных преобразователей и двухскоростных двигателей обеспечивает экономию электроэнергии до 30% по сравнению с традиционными системами управления.

Барабан увеличенного диаметра снижает отклонение крюка и продлевает срок службы стального каната на тяжелых режимах работы. Встроенная защита от перегрева, перегрузки и падения обеспечивает безопасную эксплуатацию подъемного оборудования.

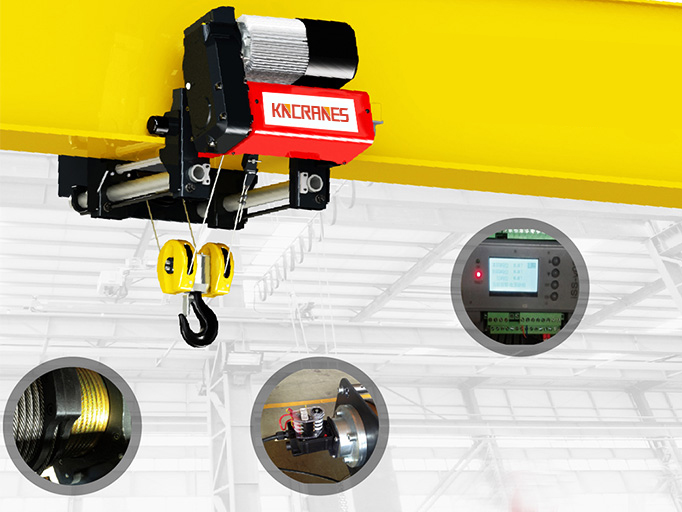

Ключевые преимущества канатных электроталей

⚡

Мощный подъемный двигатель с принудительным охлаждением

Электродвигатель оснащен встроенным вентилятором для отвода тепла при работе в продолжительных и тяжелых режимах. Система охлаждения обеспечивает стабильную работу при продолжительности включения 60% и пиковых нагрузках. Двигатель рассчитан на 1 миллион циклов работы без капитального ремонта.

⚡

Направляющие ролики грузовой тележки

Стандартная комплектация включает направляющие ролики для точного движения тележки по рельсам крана. Ролики предотвращают боковое смещение тельфера при работе и компенсируют небольшие неровности подкрановых путей. Срок службы роликов превышает 20 000 моточасов работы.

⚡

Встроенная защита от падения груза

Механическая система предотвращения падения блокирует опускание крюка при обрыве каната или отказе тормоза. Устройство срабатывает автоматически при превышении допустимой скорости опускания. Система соответствует требованиям безопасности для работы над производственными участками.

⚡

Канатоукладчик с круговым направлением

Система направляющих роликов на 360 градусов обеспечивает правильную укладку каната на барабан при любом положении крюка. Канатоукладчик предотвращает перехлест витков и заклинивание каната. Равномерная намотка увеличивает срок службы каната в 1,5 раза.

Технические преимущества канатных электроталей

Барабан увеличенного диаметра

Уменьшенный радиус изгиба каната продлевает его ресурс на 30–40%

Внешняя регулировка двигателя

Доступ к регулировочным элементам без разборки корпуса сокращает простои на 40%

Двухскоростной электродвигатель

Основные и вспомогательные операции на разных скоростях для точного позиционирования

Редуктор с закаленными шестернями

Выполнен для работы в тяжелых режимах эксплуатации с увеличенным ресурсом

Экономия электроэнергии до 30%

Частотные преобразователи и двухскоростные двигатели снижают энергопотребление

Система микроскоростей

Точность позиционирования до 5 мм для высокоточных операций

Модульная конструкция

Адаптация под взрывоопасные зоны, металлургию, чистые помещения, атомную энергетику

Крюковая подвеска DIN 34CrMo4

Коэффициент запаса прочности не менее 5 для максимальной безопасности

Комплексный подход к реализации проекта

Крейнс Инжиниринг предлагает полный цикл услуг по поставке и техническому сопровождению канатных электроталей.

Подбор оптимальной конфигурации — выбор грузоподъемности, высоты подъема и режима работы под специфику производства
Адаптация под условия эксплуатации — исполнение для взрывоопасных зон, металлургии, чистых помещений, атомной энергетики
Интеграция систем управления — установка частотных преобразователей, микроскоростей, беспроводного управления
Поставка и монтаж — комплектация крюковой подвеской DIN 34CrMo4 класса Т с коэффициентом запаса прочности не менее 5
Пусконаладочные работы — настройка системы контроля раскачивания, электронного ограничителя грузоподъемности
Техническое обслуживание — регламентные работы, диагностика, поставка запасных частей и канатов

Параметр	Значение
Грузоподъемность	0,8–80 т
Высота подъема	До 90 м
Режим работы	ISO M4–M6
Степень защиты	IP55 (стандарт)
Класс изоляции	H (стандарт)
Продолжительность включения	60% ПВ
Прочность каната	2160 Н/мм², оцинкованный
Крюк	DIN 34CrMo4 класса Т
Двигатель тележки	С частотным преобразователем
Подъемный двигатель	Двухскоростной / бесступенчатый (опция)
Редуктор	Закаленные шестерни
Тормоз	Электромагнитный дисковый
Рабочая температура	-5°С до +40°С (стандарт)
Покрытие	Эпоксидная цинконаполненная грунтовка 120 мкм

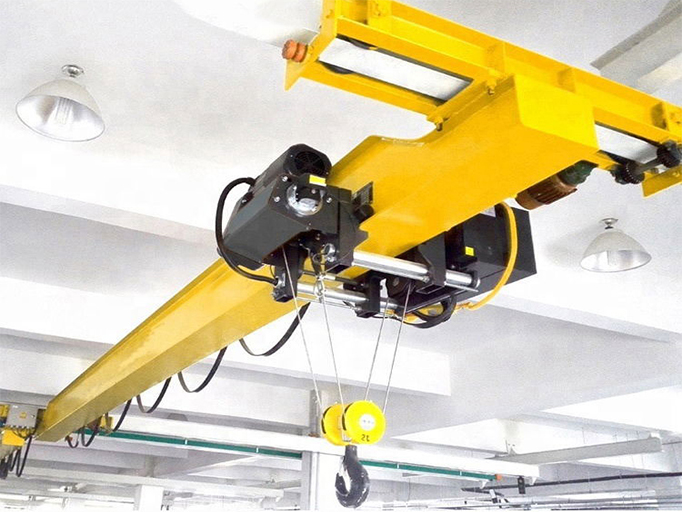

На производственных предприятиях канатные электротали устанавливаются на мостовые краны для обслуживания технологических линий, монтажа оборудования и транспортировки полуфабрикатов. Двухскоростной режим работы обеспечивает точное позиционирование при установке деталей.

В складских комплексах тельферы применяются на козловых кранах и монорельсовых системах для погрузочно-разгрузочных операций. Грузоподъемность до 20 тонн позволяет работать с контейнерами, пакетами товаров и крупногабаритным оборудованием.

На металлургических предприятиях используются специализированные тельферы для работы в условиях высоких температур, запыленности и агрессивных сред. Усиленная конструкция рассчитана на режим работы M6 с интенсивной эксплуатацией.

В энергетическом секторе канатные электротали обслуживают турбинные и котельные отделения электростанций. Повышенные требования к надежности обеспечиваются применением дублированных систем торможения и контроля нагрузки.
