Грузовые тележки
Промышленные грузовые тележки от Крейнс Инжиниринг — это специализированные подъемные механизмы для выполнения операций по подъему, опусканию и перемещению тяжелых грузов в металлургической, энергетической, судостроительной, горнодобывающей промышленности и тяжелом машиностроении. Тележки применяются для вертикального подъема, горизонтального перемещения и позиционирования оборудования массой до 500 тонн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чтобы получить персональное коммерческое предложение, скачайте опросный лист, заполните его и отправьте через форму на сайте.
Подбор параметров крана
Укажите характеристики и получите консультацию специалиста
Конструкция промышленной грузовой тележки
Промышленная грузовая тележка представляет собой стационарный подъемный механизм, состоящий из несущей рамы, подъемного электродвигателя, редуктора с закаленными шестернями, канатного барабана, тормозной системы, канатоукладчика, системы ограничителей и пульта управления. Конструкция рассчитана на длительную работу в тяжелых режимах эксплуатации. Применение закаленных шестерен продлевает ресурс редуктора до 50 000 моточасов.
Подъемный электродвигатель с охлаждением
Система принудительного охлаждения для отвода тепла при продолжительных циклах работы
Канатный барабан из стали
Точная обработка поверхности для равномерной укладки каната с соблюдением минимального радиуса изгиба
Дублированная тормозная система
Электромагнитный дисковый тормоз на валу двигателя и механический тормоз на барабане
Система ограничителей и диагностики
Конечные выключатели, датчик натяжения каната и электронный ограничитель нагрузки
Канатоукладчик
Обеспечивает правильную намотку каната по всей длине барабана без перехлеста
Регулировка без разборки
Регулировка тормозных механизмов выполняется без разборки узлов
Надежные решения от Крейнс Инжиниринг
Промышленные грузовые тележки обеспечивают безопасный подъем и перемещение грузов в тяжелых условиях эксплуатации. Дублированная тормозная система, ресурс редуктора до 50 000 моточасов и автоматическая диагностика делают их оптимальным выбором для промышленных предприятий.

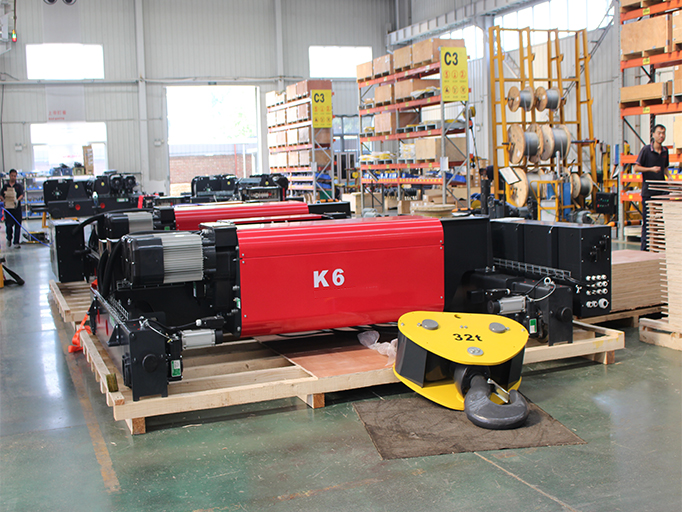

Промышленные тележки от Крейнс Инжиниринг

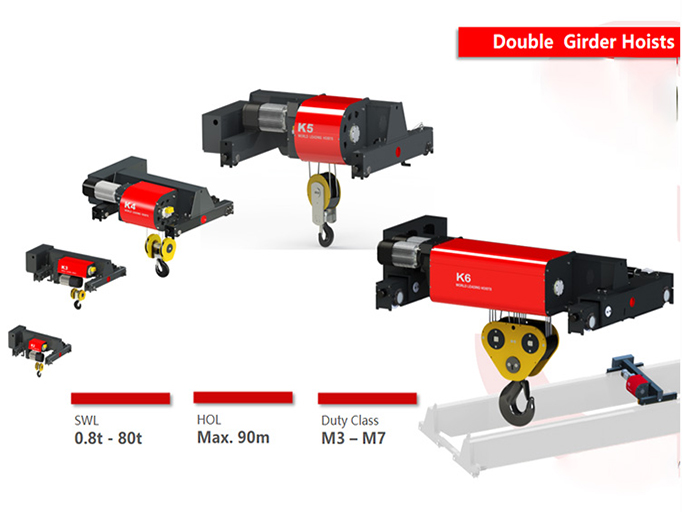

Типы промышленных лебедок от Крейнс Инжиниринг
Тележкт вертикального подъема предназначены для работы с вертикально ориентированным канатом. Конструкция оптимизирована для минимизации отклонения груза при подъеме и опускании.
Тяговые тележки для горизонтального перемещения оборудованы системой контроля натяжения каната и автоматическим регулированием скорости в зависимости от нагрузки. Применяются для перемещения тяжелых конструкций.
Маневровые тележки малой грузоподъемности используются для точного позиционирования оборудования при монтажных работах. Компактная конструкция и переносное исполнение позволяют быстро развернуть тележку на площадке.
Особенности промышленных лебедок
Высокоэффективный двигатель с принудительным охлаждением
Подъемный электродвигатель оснащен встроенной системой принудительного воздушного охлаждения для работы в продолжительных циклах. Оптимизированная конструкция охлаждения обеспечивает стабильную температуру обмоток при продолжительности включения 60%. Двигатель сохраняет номинальные характеристики при работе в условиях высоких температур окружающей среды.
Редуктор с закаленными шестернями
Применение закаленных шестерен с твердостью поверхности HRC 58-62 обеспечивает длительный срок службы редуктора без капитального ремонта. Точная обработка зубьев снижает уровень шума и вибрации. Полусинтетическое масло с увеличенным интервалом замены сокращает затраты на эксплуатацию.
Двойная тормозная система
Основной электромагнитный дисковый тормоз на валу двигателя обеспечивает плавное торможение при штатной работе. Аварийный механический тормоз на барабане удерживает груз при отключении электропитания. Независимое действие двух тормозов гарантирует безопасность в экстренных ситуациях.
Оптимизированная конструкция барабана
Барабан увеличенного диаметра снижает количество изгибов каната при намотке и продлевает его ресурс на 35–45%. Точная нарезка канавок обеспечивает плавную укладку каната без перехлеста витков. Съемные щеки барабана упрощают замену каната при техническом обслуживании.
Технические преимущества промышленных лебедок
Комплексный подход к реализации проекта
Крейнс Инжиниринг предлагает полный цикл услуг по поставке и техническому сопровождению промышленных лебедок.
- Подбор типа тележи — вертикальный подъем, тяговая, маневровая или взрывозащищенное исполнение под условия эксплуатации
- Расчет грузоподъемности — определение необходимой тяговой силы, длины каната и диаметра барабана
- Интеграция систем управления — установка промышленного контроллера с функциями микроскоростей и инчинга
- Поставка и монтаж — доставка тележки на объект, установка на несущую раму, подключение электропитания
- Пусконаладочные работы — настройка тормозной системы, ограничителей и системы диагностики
- Техническое обслуживание — регламентные работы, замена каната, диагностика редуктора и централизованной системы смазки
| Параметр | Значение |
|---|---|
| Грузоподъемность | 5–500 т |
| Высота подъема | До 160 м |
| Режим работы | ISO M3–M8 |
| Степень защиты | IP55 (стандарт) |
| Класс изоляции | H (стандарт) |
| Продолжительность включения | 60% ПВ |
| Прочность каната | 2160 Н/мм², оцинкованный |
| Крюк | DIN 34CrMo4 класса Т |
| Редуктор | Закаленные шестерни |
| Тормоз | Электромагнитный дисковый + механический |
| Система смазки | Централизованная |
| Управление | Пультовое / частотный преобразователь |
Компактная конструкция с малой строительной высотой сокращает требования к монтажному пространству и снижает затраты на строительные работы. Модульное исполнение позволяет адаптировать тележку под конкретные условия объекта без изменения базовой конструкции.
Применение частотных преобразователей обеспечивает плавный пуск и торможение, что снижает динамические нагрузки на металлоконструкции и продлевает срок службы каната. Энергопотребление сокращается на 25–30% по сравнению с релейно-контакторными схемами управления.
Встроенная система диагностики контролирует состояние узлов в режиме реального времени и прогнозирует необходимость технического обслуживания. Централизованная смазка сокращает трудозатраты на обслуживание и продлевает межремонтные интервалы.
